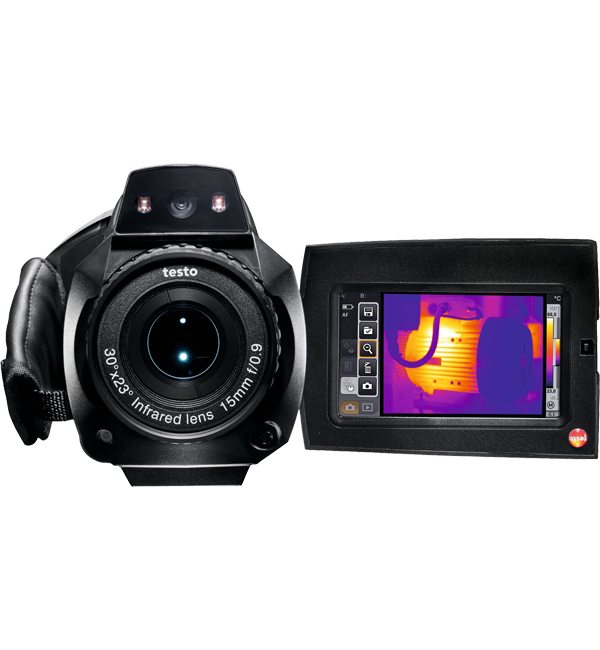

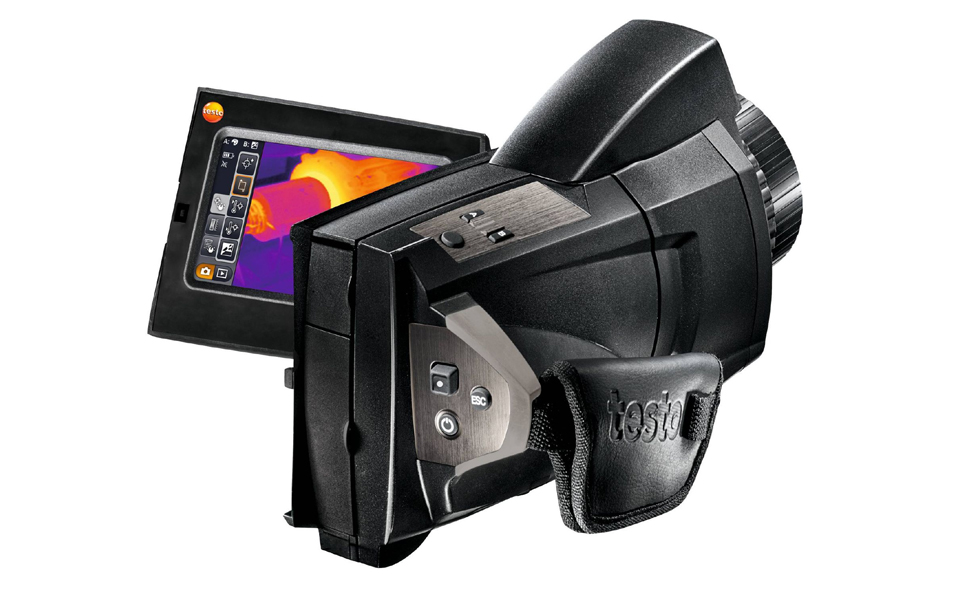

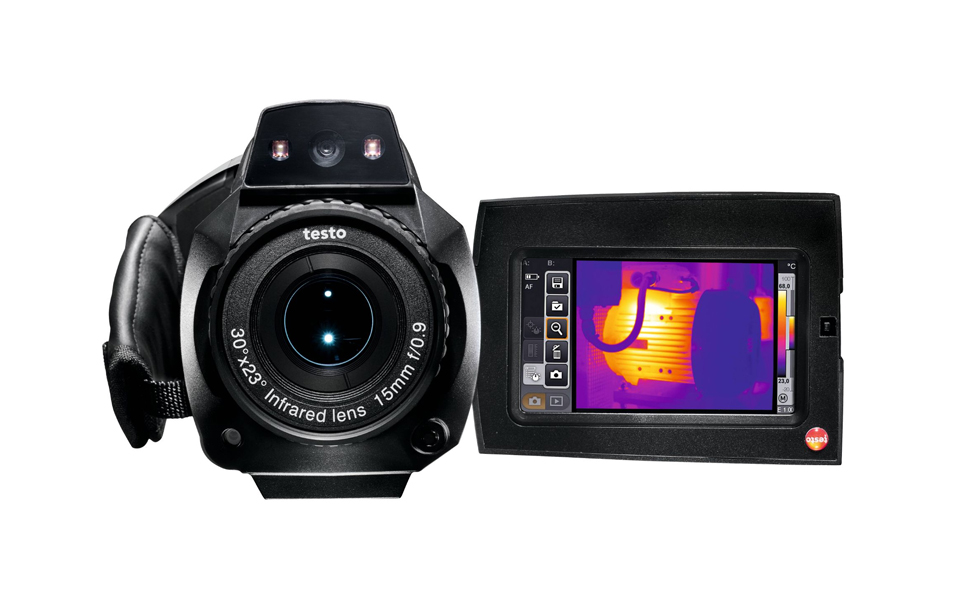

testo 890 - 高端紅外熱像儀（可選配4種鏡頭）

testo 890是一款專業級的高性能紅外熱像儀，可選配4種鏡頭，以便滿足不同的測量距離和測量要求。適用于工業領域和建筑診斷，例如：用于檢查電壓系統、高溫測量、電路板散熱分析、太陽能電站維護、用于能效評估的建筑熱成像。

概述

testo 890紅外熱像儀適用于以下應用：

保持安全距離下實現非接觸式高溫測量

建筑外墻能耗評估一目了然

定期檢查電氣設備維護

精確可視化電路板上的臨界溫度點

進行詳細的能效咨詢檢測

應用領域

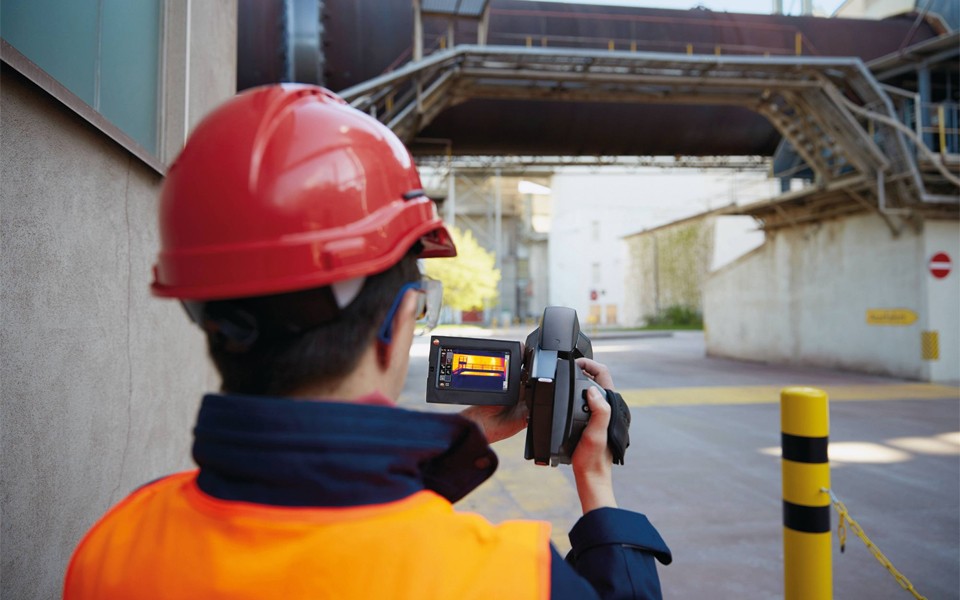

作為電氣設備維護的檢查工具

在電氣裝置或電纜中，升高的溫度始終表示過載，暗示即將發生的故障或現有缺陷。Testo熱成像儀有助于評估低壓、中壓和高壓系統的熱狀態。 熱成像圖像可以及早發現有缺陷或隱患的部件或連接，從而可以有針對性地采取必要的預防措施。 因此，熱成像技術可以較大地降低危險，維護電氣設備。

熱像儀的典型應用：

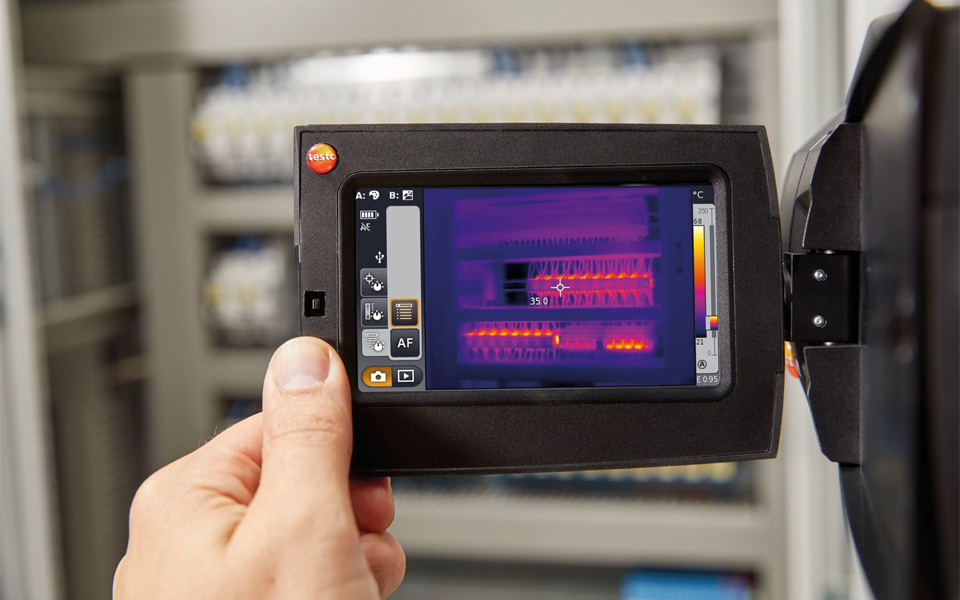

檢查開關柜

檢查電氣連接

維護光伏系統

機械設備維護


輸配電線路檢測

輸配電線路是電力傳輸?shù)年P(guān)鍵，主要由線路桿塔、導線、絕緣子等構成，由于在戶外易受氣象及環境影響而引起故障。大多數線路是架空設計，紅外熱像儀提供遠距離的測量方法，簡單快捷。testo紅外熱像儀全線產品均可提供長焦鏡頭可選，滿足輸配電線路的測量需求。


建筑熱工缺陷檢測

隨著經濟的發展和土地資源的緊缺，越來越多建筑往高層和超高層的趨勢發展。使用紅外熱像儀對大型建筑物進行拍攝時，由于拍攝空間的限制，只能局部進行拍攝。Testo紅外熱像儀全新的全景圖像拼接功能，可將≤9幅圖片拼接為一幅全景熱圖，且不影響任意圖片的清晰度及拍攝數據?？蓪φ麄€建筑物進行全景分析，易于發現熱缺陷。

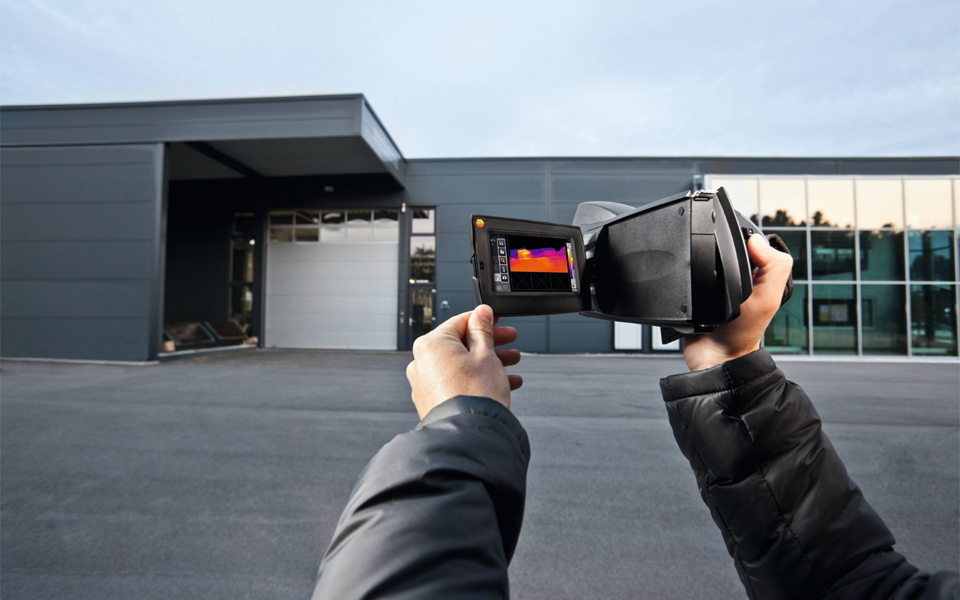

建筑能耗評估

在建筑熱成像中，紅外技術特別適用于快速有效地分析建筑物供暖或空調系統中的能量損失。由于其高分辨率，Testo熱成像儀可提供隔熱缺陷和熱橋的詳細圖像。此外，它們非常適用于記錄門窗、卷簾外殼、散熱器壁龕、屋頂結構或整個建筑外墻的能量損失。Testo熱像儀是全面診斷和維護用途的理想測量工具，無論何時都可提供能效咨詢檢測。

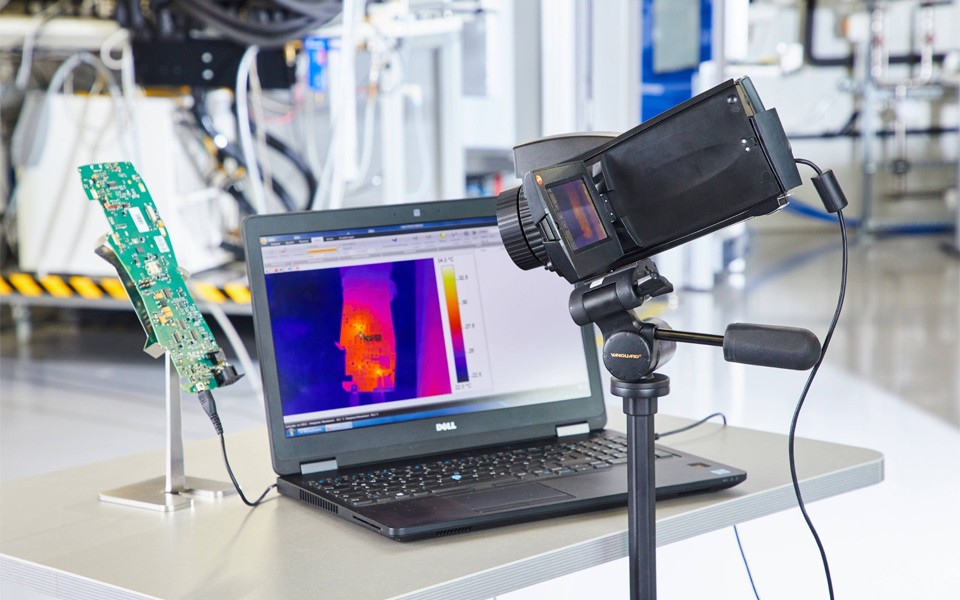

精確地查看電路板上的臨界溫度

在研究和開發領域，熱成像儀也用于溫度分布的目標分析，例如：在電路板上的散熱設計。電路板上的電子元件越來越小，從而增加了散熱方面的挑戰。只有具有非常高像素的高性能熱像儀才能勝任此任務。如果需要分析在一定時間內的捕捉時間的溫升或者冷卻，用于進一步優化設計，可以借助Testo熱像儀的PTA過程趨勢分析功能進行測量。


在質量控制中進行安全的高溫測量

在玻璃、陶瓷、水泥的生產中，原材料熱處理和加工過程中，如果機器或者傳送帶上沒有相應的適當加熱，產品質量也會受到影響。Testo熱像儀可以確保檢測人員在安全距離下進行準確的溫度測量。具有高分辨率的testo 885和testo 890還可選配高溫測量模塊，測溫范圍可擴展至1200°C。

測量溫度時，無需停工。除此之外，區域最大/最小值功能和冷熱點自動搜索功能，2大實用功能幫助檢測人員輕松完成現場測量工作。Testo熱像儀最多可實現測量5個區域溫度以及10個測量點溫度。


檢查、維護加熱爐和鋼包

在工業維護中，熱像儀非常適合從安全距離進行高溫測量。這使得檢測人員在保證安全的前提下，可以確認加熱爐或鋼包的磨損、絕緣層損壞、結焦情況。德圖紅外熱成像儀testo 885和testo 890可測量高達650°C的溫度（還可選配1200°C高溫模塊）。

借助德圖全景圖像拼接功能，可以捕獲大型熔爐和機械設備（非常適合水泥廠的回轉窯爐）的整體熱圖。此外，后期可以使用IRSoft軟件進行圖像分析，以及使用PTA過程趨勢分析功能（選配）捕捉熱能的動態變化過程。


輕松檢查暖通設備的安裝和運行情況

檢測供暖和空調/通風系統：使用熱像儀快速輕松地識別溫度分布異常

定位地?zé)峁芑芈?

檢查散熱器的內部堵塞

檢測供回水溫度


定位管道泄漏

無需鑿開整面墻或地面，使用熱像儀可靠定位管道破損點

準確定位地暖和其他難以接近的管道系統中的泄漏點


定位屋頂滲漏位置

定位屋頂?shù)臐B漏位置：根據屋頂（特別是平坦的屋頂）表面的溫度差異，熱像儀會顯示出屋頂結構中滲水或絕緣材料受損的區域。

產品優勢


testo 890紅外熱成像儀配合4種鏡頭，實現多種分析功能：

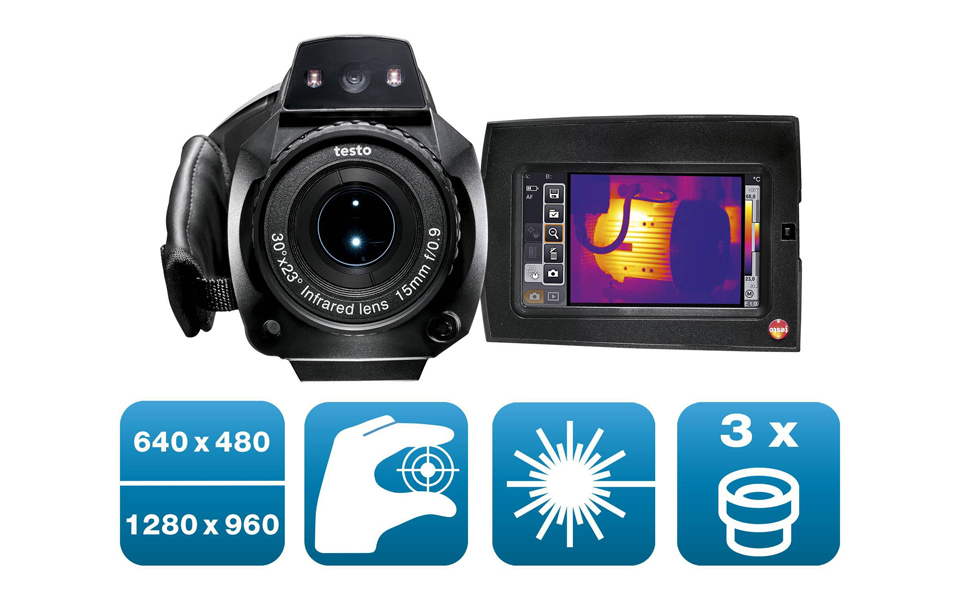

紅外探測器分辨率高達640×480像素（即307,200個測溫點），確保精確測量。采用SuperResolution紅外超像素技術，可將圖像質量提升至1280×960像素

熱靈敏度<40mK，即使溫差非常小的被測物也可被識別

存儲紅外圖像時，可選擇JPEG格式

PTA過程趨勢分析功能（可選）：SQA智能序列拍攝模塊，儀器可按照時間軸自動序列式的拍攝，可連續記錄溫度的變化過程，適用于過程分析；全紅外視頻記錄分析功能模塊，可實現在線式操作及測量分析，記錄溫度變化的視頻文件，并提供更專業的數據分析功能，適用于長時間持續性觀測熱變過程的研發應用

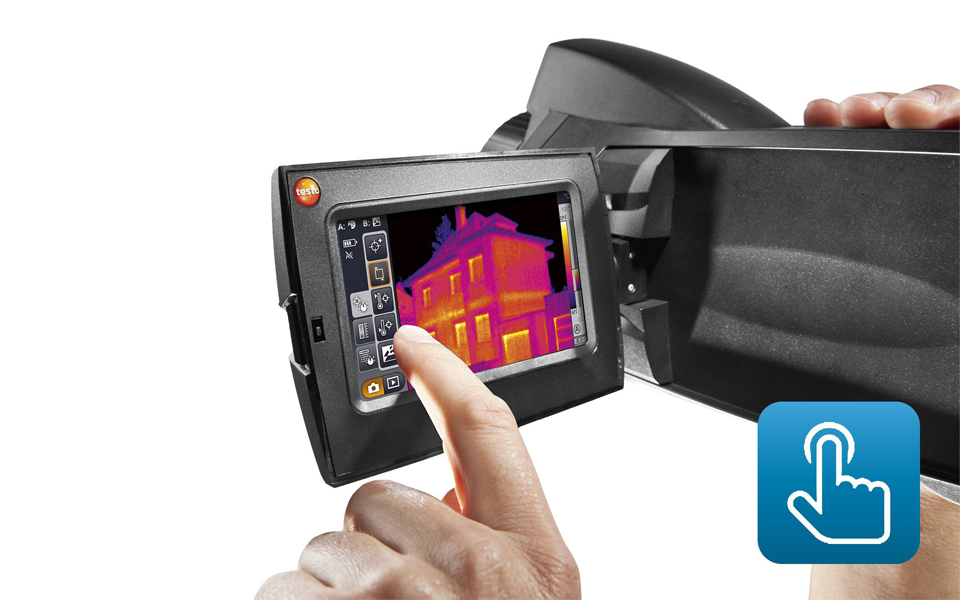

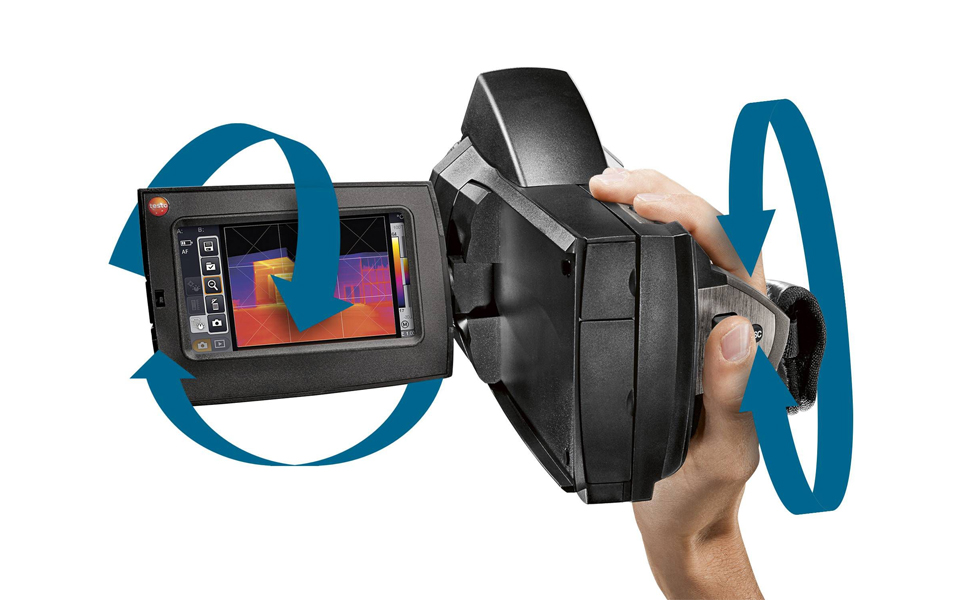

含腕帶的便攜式攝像機外觀設計，以及可旋轉的折疊式顯示屏，使得圖像拍攝變得相當容易。可以單手使用紅外熱成像儀，并輕松找到合適的拍攝對準角度

全景圖像拼接功能（可選）：拍攝后，各個圖像將合并為一幅大視野的紅外圖片。這意味著，例如，您可以直觀地記錄和評估建筑物整體，而不是逐一對局部進行單個圖像的拍攝和評估

二維碼地址自動歸檔功能（可選）：只需通過軟件為您的測量目標分配一個二維碼標識，之后在測量此目標時熱成像儀可立即識別測量對象的名稱位置等信息，并對圖像進行自動分配和相應地存檔

高溫測量模塊（可選）：測量范圍可靈活擴展至1200°C，并配有高溫保護鏡

表面濕度成像功能（可選）：用于檢測易霉變區域的特殊測量模式。通過手動輸入環境溫度和濕度來計算室內露點，儀器將測量的室內被測物表面溫度值與露點進行比較評估，以“交通燈”紅黃綠燈的方式在顯示屏上提示被測物的受霉風險

防疫檢測功能（可選）：為了保護公眾健康，使用該功能可以快速在公共場合或公共交通等人群密集型場所篩選出可疑的高體溫人員

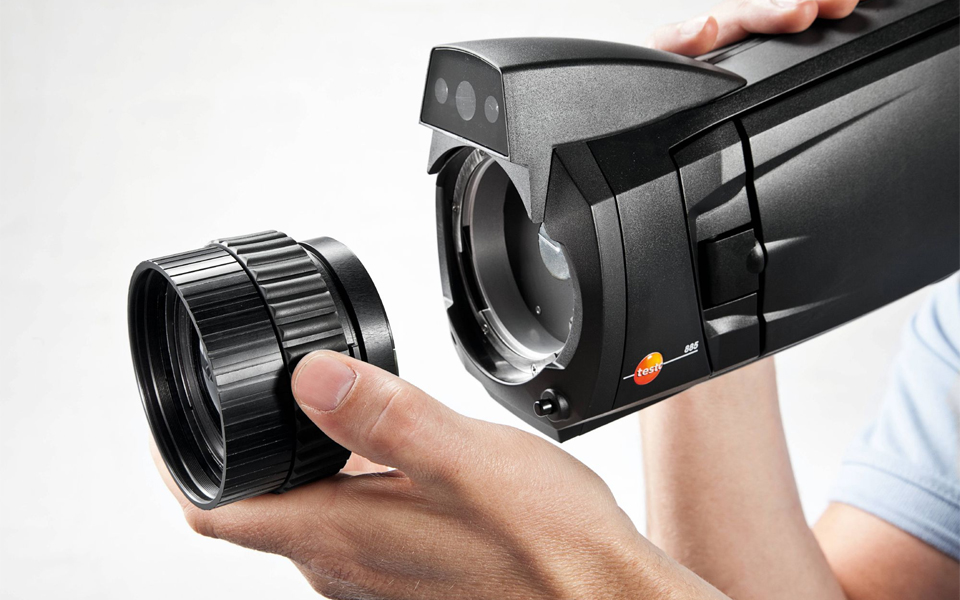

鏡頭可以根據不同使用場合進行更換

使用耳機來錄制語音，對紅外圖像進行快速注釋。該耳機包含在發貨內容內

內置數碼相機（帶LED燈）：借助LED，可以拍攝出光線充足的可見光圖像，以配合每張熱圖像，使得圖片的整理歸檔工作更加輕松

自動對焦：便于單手操作，避免圖像模糊

最小對焦距離10厘米

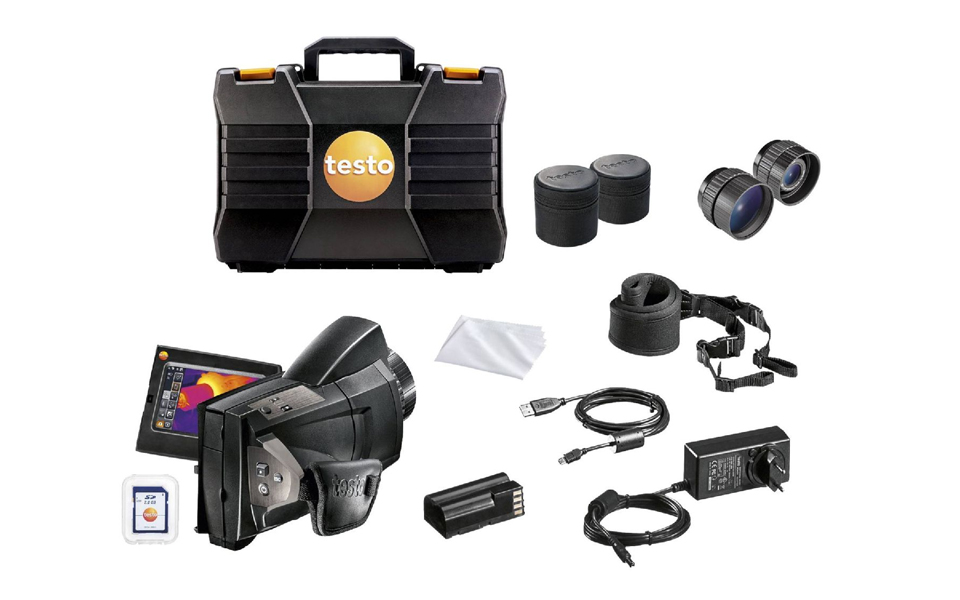

產品包含

testo 890紅外熱像儀配有紅外超像素模塊鏡頭（可以選配廣角鏡頭、標準鏡頭、長焦鏡頭和超長焦鏡頭）

儀器箱

testo IRSoft專業版紅外熱像儀軟件（在電腦上進行圖像分析的專業軟件）

2GB SD存儲卡，USB線（用于將數據傳輸?shù)诫娔X上）

儀器背帶，鏡頭清潔布，鏡頭保護袋

電源充電器，可充電鋰電池

用于語音記錄的耳機

高溫保護鏡

備用電池

快速充電器

技術規格

紅外熱像儀標準

  • EU-/EG-法規

    2004/108/EG

紅外圖像輸出

  • 視場

    42°×32°（Standard lens），25°×19°（25° lens），15°×11°（Telephoto lens），6.6°×5°（Supertele）

  • 對焦

    自動/手動

  • 最小聚焦距離

    0.1m（標準鏡頭）

  • 幾何分辨率（IFOV）

    1.13mrad（標準鏡頭）

  • 圖像刷新頻率

    33Hz

  • 紅外分辨率

    640×480 像素

  • 紅外超像素（空間分辨率）

    0.71 mrad（Standard lens），0.43 mrad（25° lens），0.26 mrad（Telephoto lens），0.11 mrad（Supertele）

  • 紅外超像素（像素）

    1280×960 像素

  • 熱靈敏度

    <40mK在30°C

  • 光譜范圍

    7.5~14μm

可見光圖像輸出

  • 最小聚焦距離

    0.5m

  • 圖像像素

    3.1MP

圖像顯示

  • 顏色

    9種

  • 數碼變焦

    1-；3-fold

  • 顯示屏選項

    紅外圖像/可見光圖像

  • 顯示屏類型

    10.9cm（4.3"）LCD觸摸屏480×272像素

  • 視頻輸出

    USB 2.0，Micro HDMI

測量

  • 精度

    ±2°C或±2%的讀數值

  • 發射率

    0.01~1

  • 高溫測量

    +350~+1200°C（not in connection with the telephoto lens）

  • 測量范圍

    -30~+100°C；0~+350°C（可選）；0~+650°C（可選）

  • 反射溫度

    手動

  • 傳輸矯正

    ?

  • 最高溫度精度

    ±2°C或±2%測量值

測量功能

  • 分析功能

    10個測量分析點，冷熱點自動追蹤，5個溫度框選區域（最高，最低及平均溫），等溫功能，報警功能

  • 濕度測量

    取決于云服務證書級別

  • 太陽能模式

    ?

  • 表面濕度成像

    ?

  • 帶濕度測量的濕度測量儀

    with radio humidity probe；（automatic measurement value transfer in real time）；Wireless humidity probes only in the EU，Norway，Switzerland，USA，Canada，Colombia，Turkey，Brazil，Chile，Mexico，New Zealand，Indonesia

圖像設備

  • 可更換鏡頭

    25°×19°；15°×11°；6.6°×5°

  • 聲音記錄

    藍牙耳機/有線耳機

  • 視頻測量

    三個測量點

  • 標準鏡頭

    42°×32°

  • 測量地址識別

    ?

  • Power-LED

    ?

  • 全景圖像輔助

    ?

  • 激光

    激光標識

  • 過程分析包

    取決于云服務證書級別

  • JPEG存儲

    包含

  • 數碼相機

    ?

  • 數據傳輸

    Labview；網站免費下載；USB接口

  • Fever detection

    取決于云服務證書級別

圖像存儲

  • 圖像格式

    .bmt；可保存為.bmp；.jpg；.png；.csv；.xls

  • 視頻文件格式

    .wmv；.mpeg-1；德圖專有格式（全紅外視頻）

  • 存儲設備

    SD cart 2GB（approx.1500-2000 images）

電源

  • 電池類型

    快速充電器

  • 充電選擇

    充電器（選配）

  • 交流電供電

    是

  • 操作時間

    4.5小時

環境情況

  • 環境濕度

    20-80%RH，不結露

  • 外殼防護等級

    IP54

  • 振動

    2G

  • 儲存溫度

    -30~+60°C

  • 操作溫度

    -15~+50°C

物理規格

  • 外殼

    ABS

  • 三腳架界面

    1/4"-20UNC

  • 重量

    1630g

  • 大小

    253×132×111 mm

PC軟件

  • 系統要求

    Windows 10；Windows Vista；Windows 7（Service Pack 1）；Windows 8；interface：USB 2.0

展開更多 收起更多

附件

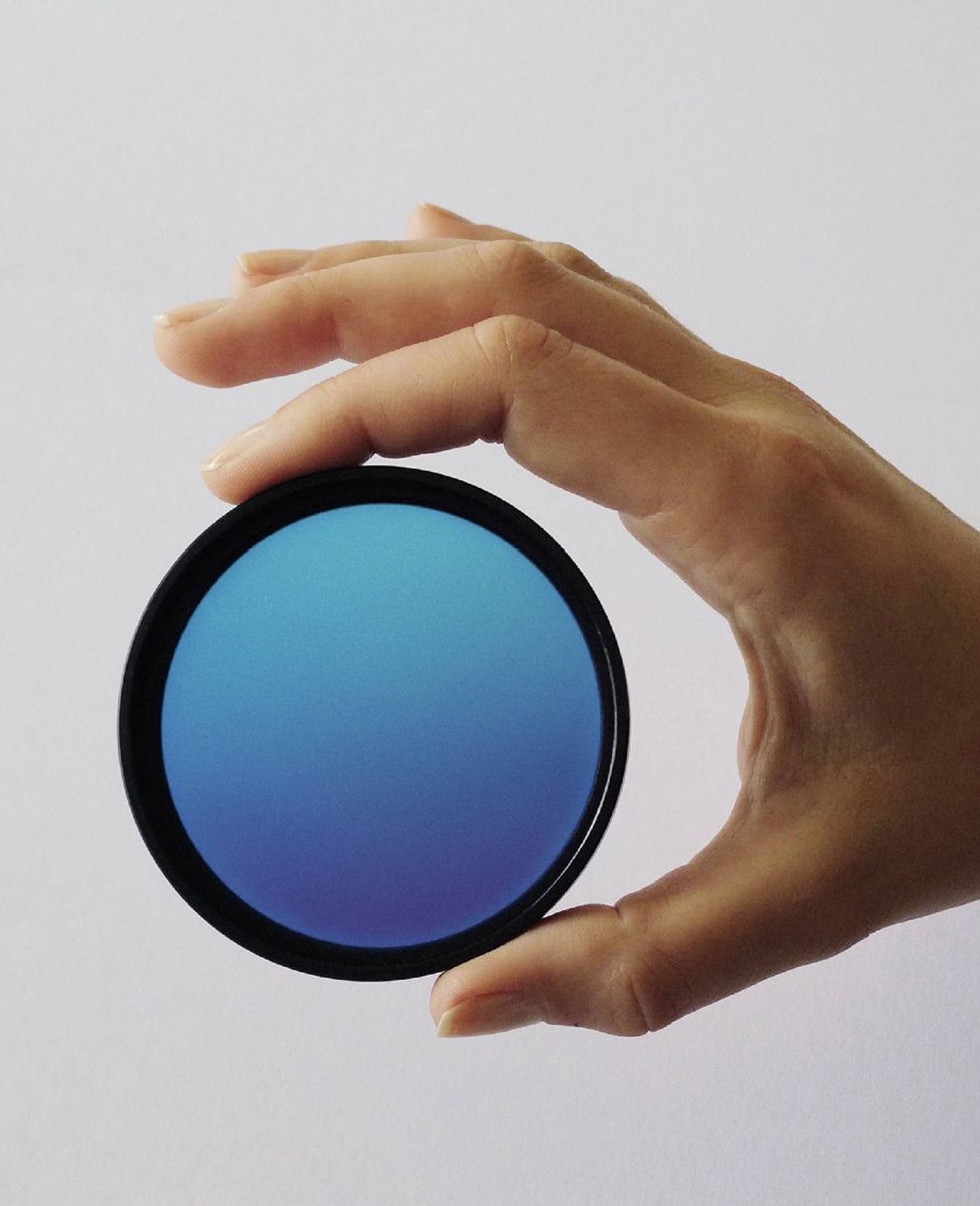

  • 鏡頭防護玻璃-用于防止鏡頭被灰塵污染和被劃傷05540289.jpg

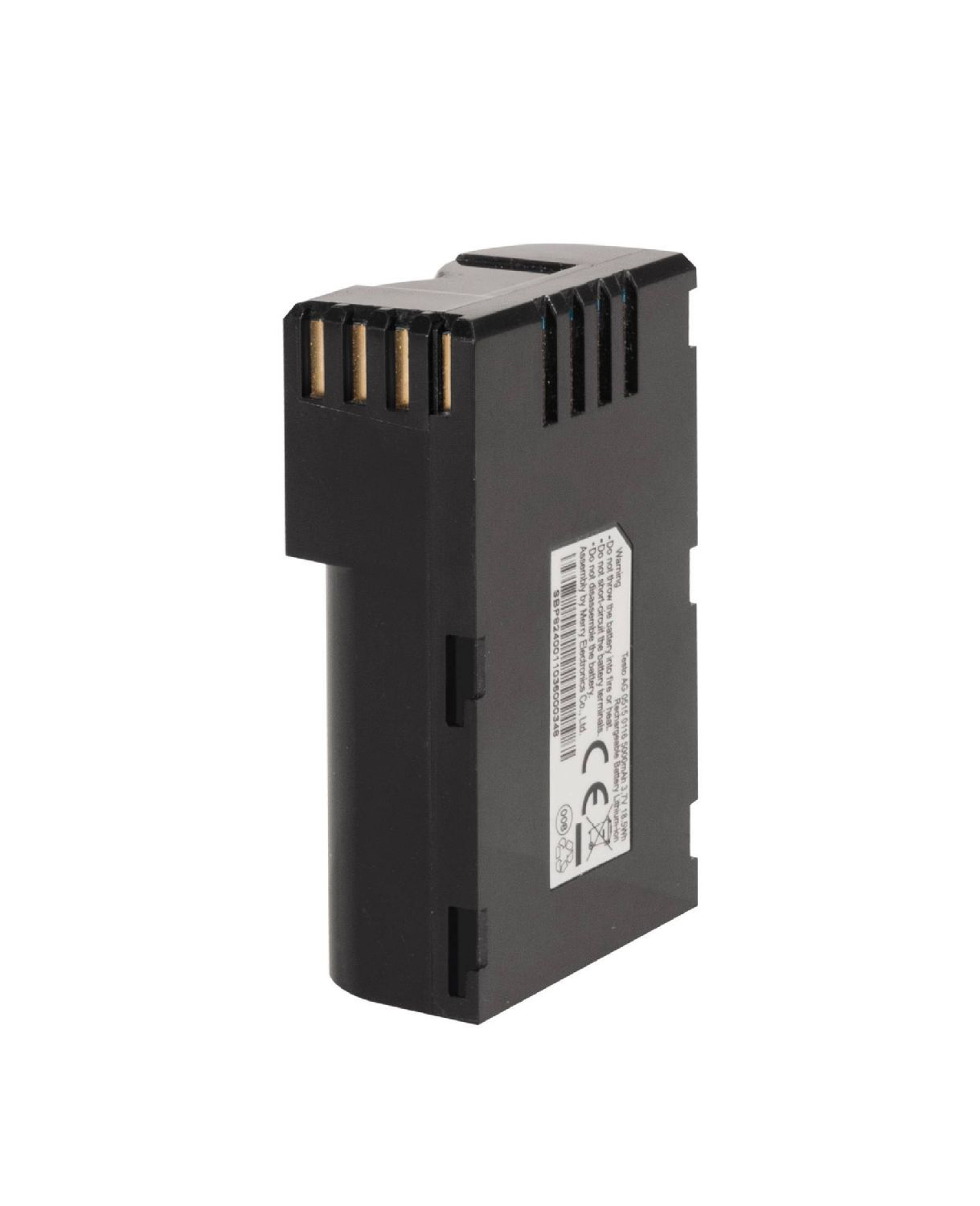

  • 備用電池05548852.jpg

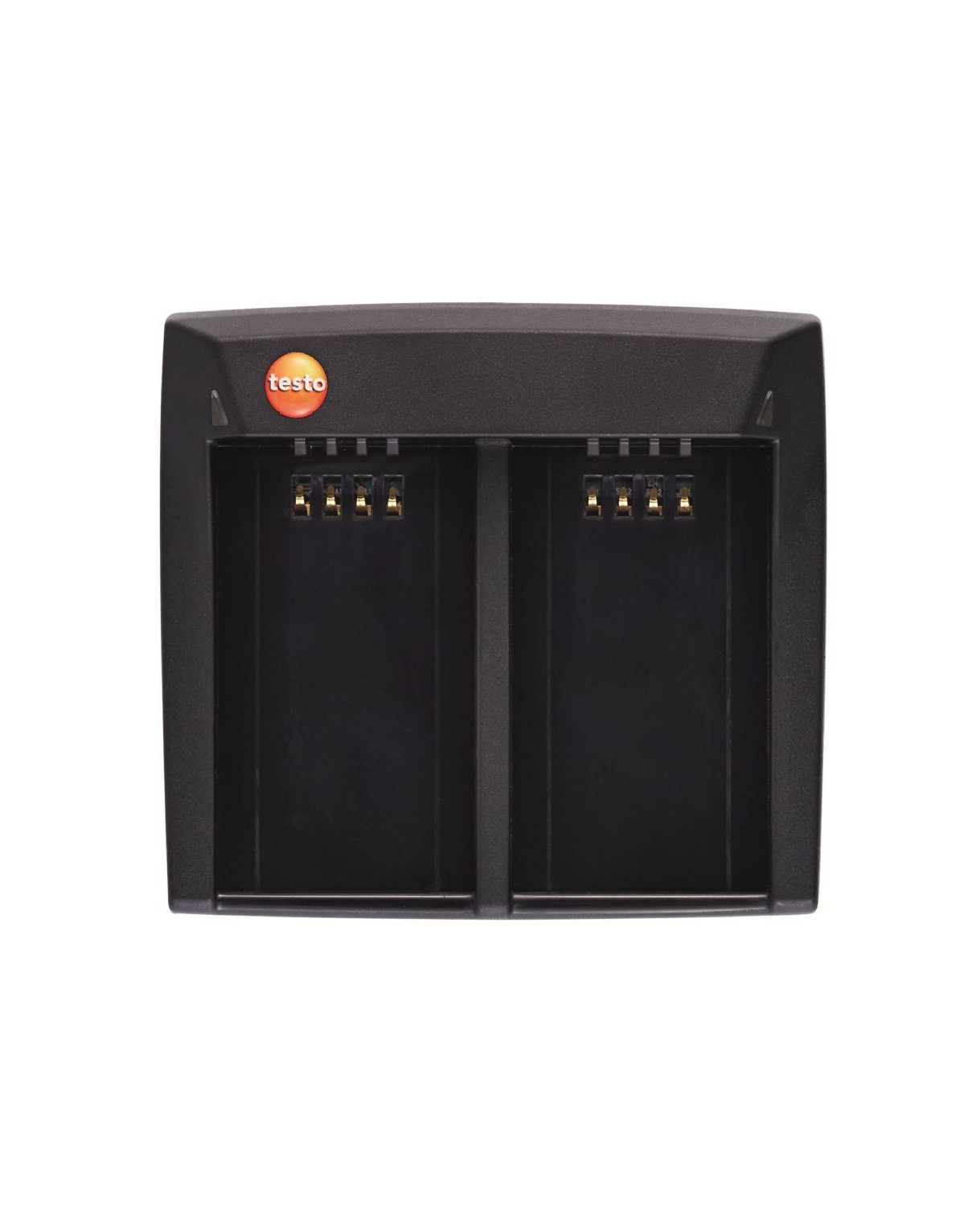

  • 快速充電站-適用于兩個充電電池的工作臺快速充電站05548851.jpg

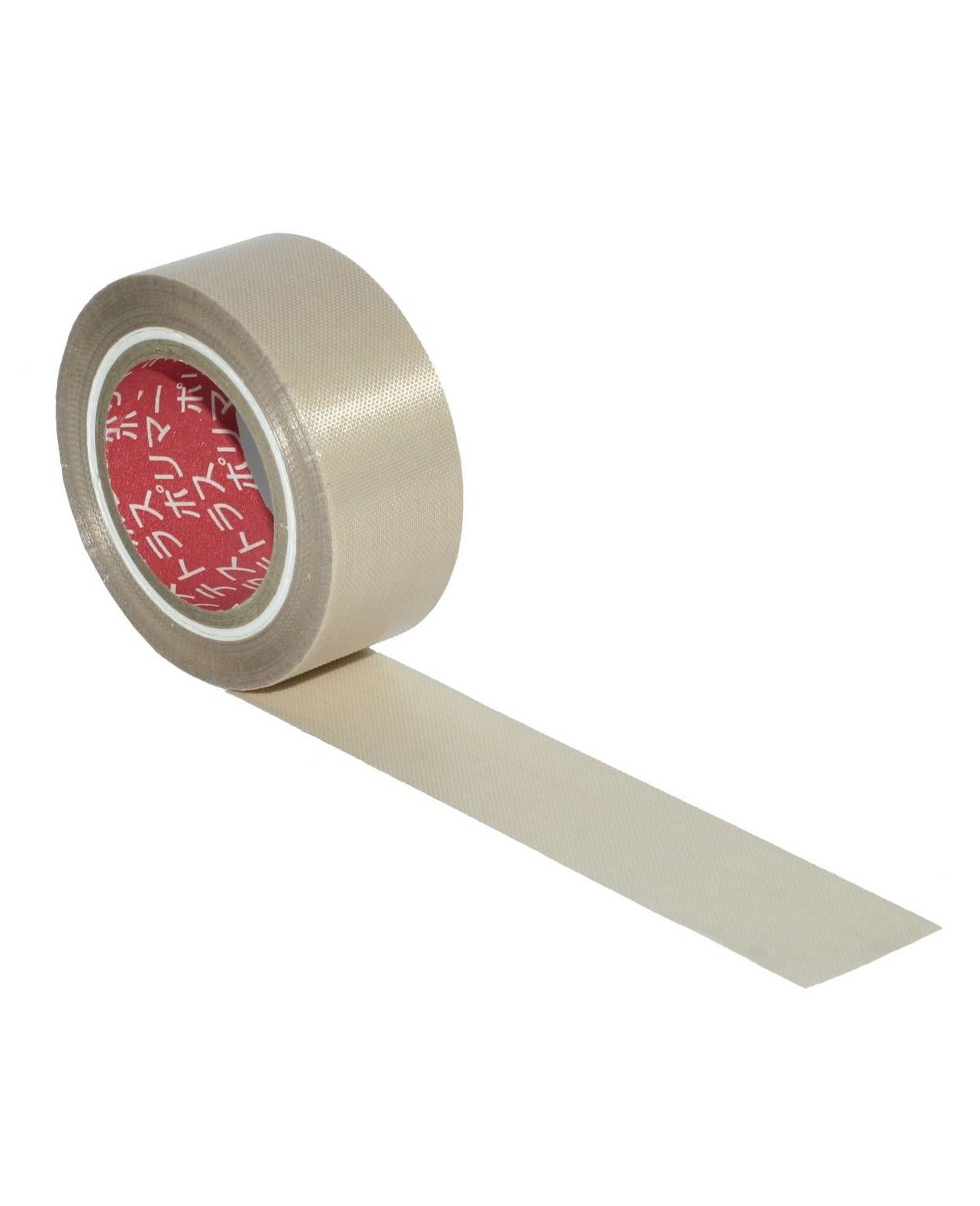

  • 反射貼，用于光滑，反射率高的物體05540051.jpg
